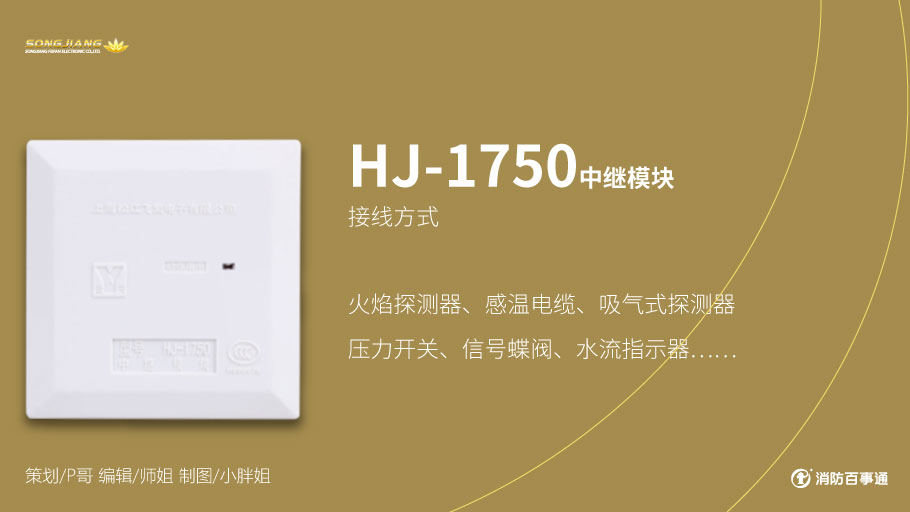

松江HJ-1750中继模块(监视模块)接线图
添加时间:2017-11-21

松江消防产品接线

松江HJ-1750中继模块接线

松江HJ-1750中继模块接线

松江HJ-1750中继模块接线

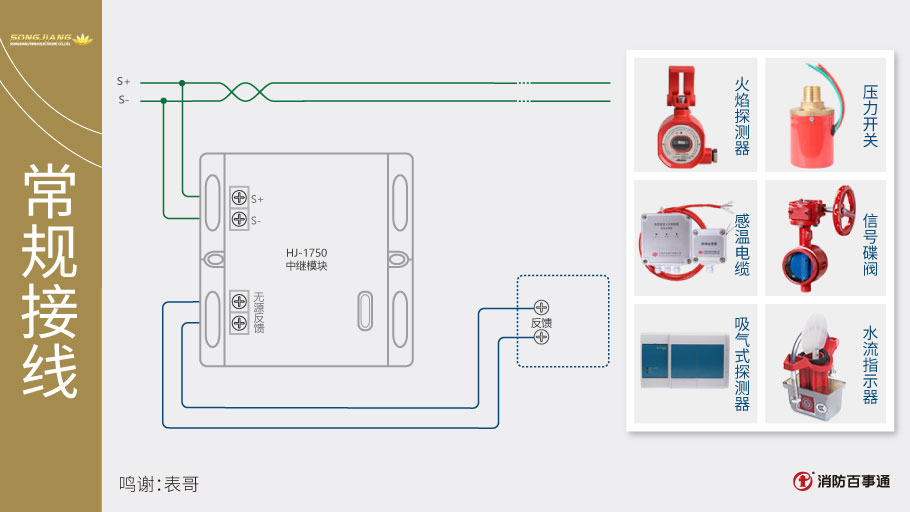

  1、HJ-1750中继模块只能与松江3208系列主机配套使用。

  2、接水流指示器、信号蝶阀、压力开关等需要监控设备状态的装置时,要插上短接块;插上短接块为水流模块;去掉短接块为输入模块。

松江HJ-1750中继模块接线

松江HJ-1750中继模块接线

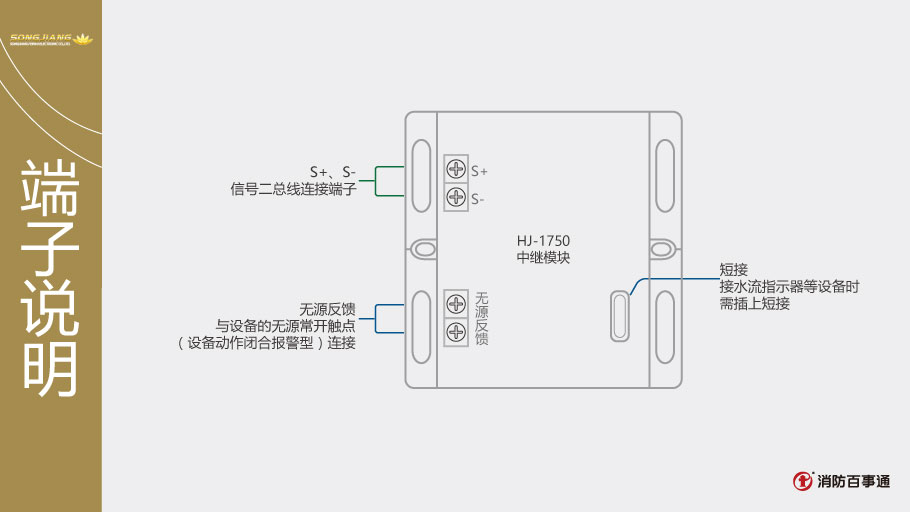

  1、信号总线S+、S-采用阻燃RVS型双绞线,截面积≥1.0mm2。

  2、无源采用阻燃BV线,截面积≥1.0mm2。
