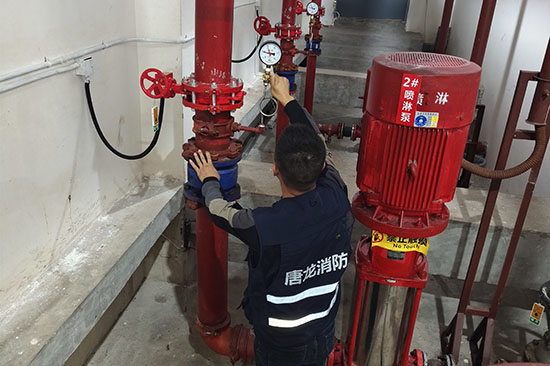

消防维修案例：报警阀组压力开关无连锁启泵的原因与处理

在自动喷水灭火系统的维修与检测中,报警阀组压力开关不能连锁启动喷淋泵是相当典型的故障:末端试水时,报警阀动作了、水力警铃也响了,但喷淋泵就是不启动。这条“压力开关→连锁启泵”的链路一旦断掉,火灾时喷淋系统就只剩水箱里那点水,持续喷水时间大打折扣,属于必须立即处理的严重故障。本文把这条链路拆开,讲清常见原因与排查顺序。

一、先看懂这条连锁链路

湿式报警阀组的连锁启泵过程,本质是一串信号的接力:

末端试水/喷头爆裂 → 管网泄压 → 报警阀瓣开启 → 延迟器充水 → 压力开关动作 → 直接硬拉线/经消防泵控制柜启动喷淋泵

注意关键词:“连锁”。按规范要求,湿式与干式系统的喷淋泵应当由报警阀组的压力开关直接连锁启动,不经火灾自动报警系统的联动控制器判断——也就是常说的“硬拉线”优先。这条直连链路任何一环断开,连锁启泵就会失败。

二、常见原因:三个环节逐个排查

2.1 环节一:压力开关本身

1. 未动作:延迟器前过滤器堵塞、延迟器排水过快(节流装置失灵),导致腔体压力升不到开关的动作值;或报警阀通向压力开关的管路阀门被误关(检修后忘开);
2. 动作但无输出:微动开关触点烧蚀、氧化导致接触不良;开关内部机械卡涩,推杆顶不到微动开关;
3. 整定值漂移:动作压力设定值被误调过高,正常试水压力顶不动它;
4. 接线松脱:开关接线端子松动、脱落或线径偏细长期发热后虚接。

现场判断方法:在试水的同时用万用表测压力开关输出触点——压力表指针到位、开关“咔哒”动作但触点不闭合,基本就是开关本体问题;开关根本不动作,往延迟器与阀前管路查。

2.2 环节二:连锁控制线(硬拉线)

1. 线缆断线/接错端子:压力开关至泵控制柜的连锁线在桥架内被老鼠咬断、施工改线时接错端子排;
2. 中间继电器故障:控制柜内接收压力开关信号的中间继电器线圈烧毁或触点粘连失效;
3. 双触点只接了一路:规范要求消防水泵应能由压力开关直接连锁启动,部分现场只把开关信号接进了火灾报警控制器做“联动启泵”,硬拉线一路空置——报警主机一关或打在手动状态,泵就启不动;
4. 线缆绝缘下降:线路受潮、绝缘老化,信号被旁路。

现场判断方法:在泵控制柜端子排处短接压力开关连锁输入端子(模拟开关闭合),泵若能启动,说明柜内回路正常,问题在线缆或开关;若不能启动,问题在控制柜。

2.3 环节三:喷淋泵控制柜

1. 转换开关位置错误:控制柜处于“手动”挡,连锁信号被旁路——这是现场出现频率很高的低级问题;
2. 热继电器动作后未复位:泵电机过载保护跳了没人管;
3. 接触器故障:主触点烧蚀、线圈烧毁;
4. 控制回路保险熔断;
5. 双电源切换装置故障:泵柜失电或切换不到位。

现场判断方法:先看柜面指示(电源、手/自动位置、故障灯),再手动启动一次泵——手动都启不动,先修柜;手动能启而连锁不启,回头查开关与线路。

三、推荐的排查顺序(从快到慢)

实际维修时不必把上面所有项目全查一遍,按下面顺序走效率高:

1. 看泵控制柜:电源是否正常、是否在“自动”挡、有无故障/过载指示——1 分钟;
2. 短接连锁端子:模拟信号验证柜内启泵回路——2 分钟;
3. 测压力开关触点:试水同时量通断,判断开关本体——5 分钟;
4. 查管路:报警阀至压力开关的阀门开闭、延迟器与过滤器状况——10 分钟;
5. 查线缆:通断、绝缘、端子紧固——按需。

五步走完,故障点基本锁定。切忌一上来就换压力开关——相当比例的“开关连锁失效”病根在控制柜挡位或线路上,开关本身是好的。

四、维修处理要点

• 更换压力开关:选同规格(动作压力值、触点形式、螺纹接口),更换后重新整定并在压力表监视下做动作/复位测试两次;
• 恢复硬拉线:按规范把压力开关输出直接接入泵控制柜连锁启动回路,同时信号可并联进报警主机用于监视,但连锁启动不得依赖报警主机;
• 清理延迟器与过滤器:拆洗滤网,检查节流孔板,保证延迟器充水时间正常;
• 复位过载与转换开关:查明热继电器动作原因(电机绝缘?机械卡阻?)再复位,严禁盲目强投;
• 整组联动验证:修复后做一次完整末端试水——警铃鸣响、压力开关动作、泵自动启动、主备泵切换,全部合格才算闭环。

五、为什么这种故障容易被漏检?

1. 警铃响了就有“安全感”:水力警铃只证明报警阀动作,不证明泵能启动,两者常被混为一谈;
2. 维保只做“静态检查”:不真正放水试压,开关动作与否根本没被验证;
3. 控制柜常年打在手动:个别单位怕误启动影响生产,故意打手动,等于主动废掉连锁功能;
4. 年度检测走过场:联动测试只做报警系统的声光广播,不做喷淋泵连锁启动实测。

六、预防性维保建议

• 每月:查看泵控制柜手/自动位置与故障指示,确保处于自动状态;
• 每季度:做一次末端试水,同时验证警铃、压力开关动作与连锁启泵全链路;
• 每年:拆检延迟器过滤器、紧固接线端子、校验压力开关动作值;
• 台账:每次试水记录泵启动时间、压力开关动作压力,数据连续可比,劣化趋势早发现。

七、结语
